MBDA ALARM

(Air Launched Anti Radar Missile)

ab Block 10 (EOC 1) / 2007
max. 6 Stück pro Maschine

Entwicklung

Die ALARM ist das Resultat von Studien zum Ersatz der AS37 Martel und AFM-45 Shrike Anti-Radar Lenkwaffen, welche von 1977 bis 1980 in England liefen.

Matra BAe Dynamics (heute MBDA) hat die Rakete gemäß den Anforderungen zur Bekämpfung der Radarleiteinrichtungen von boden- oder schiffsgestützten Boden/Luft-Raketen- oder Kanonensystemen entworfen. Die Entwicklung begann 1983, die erste Auslieferung von insgesamt 750 Raketen an die RAF erfolgte 1987.

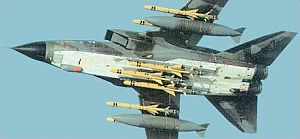

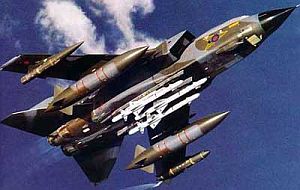

Die Rakete ist in Verwendung auf den Flugzeugtypen Tornado GR.Mk 1 & GR.Mk 4, sowie seit kurzem auch Tornado F.Mk 3, ist vorgesehen für die Integration in die britischen Eurofighter Typhoon und Studien wurden durchgeführt im Zusammenhang mit der Hawk und einigen Hubschraubern. Etwa 100 Raketen wurden im Golfkrieg ! verschossen, sechs im Kosovokonflikt. 1997 wurde mit Studien zu einem Lebensdauer-Verlängerungsprogramm von 15 auf 25 Jahre begonnen.

Beschreibung

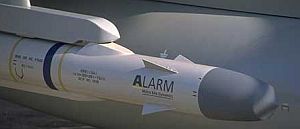

Die ALARM hat vier kleine deltaförmige Stabilisierungsflächen auf der Nase, vier große deltaförmige Tragflächen in der rückwärtigen Rumpfhälfte und vier schmale deltaförmige Kontrollflächen am Heck. Die Rakete ist 4,3m lang, hat einen Durchmesser von 22,4cm und eine Flügelspannweite von 72cm bei einem Gesamtgewicht von 265kg. Der hochexplosive Druck/Splitter-Gefechtskopf wird mit einem Laser-Annäherungszünder aktiviert.
Als Antrieb dient ein zweistufiger Feststofftreibsatz von Bayern Chemie mit einem Boost/Erhaltungs-Pofil. Die Rakete erreicht eine Einsatzschussweite von maximal rund 45km. Ein zweistufiges Fallschirmsystem ist im Heck der Rakete, hinter den Kontrollflächen eingebaut.

Die Steuerung erfolgt über einen digital kontrollierten und frei programmierbaren Breitband-Radarsucher. Die Profile der zu erwartenden Gefahren (Bibliothek) können vor dem Start in die Rakete eingespielt werden. Flugzeuge mit entsprechender Ausrüstung können die Rakete auch im Flug programmieren.
Die Rakete besitzt fünf Angriffsmodis - Direkt, Dual, Warteschleife, Flächen/Korridorunterdrückung und Universal.
Bei Direkt, Dual und Warteschleife steigt die Rakete nach dem Abschuss auf und fliegt ins Zielgebiet. Wird eines der programmierten Ziele erfasst geht die Rakete direkt in den Angriff über, wenn nicht öffnet sich ein Fallschirm und die Rakete wartet bis ein Radargerät die Arbeit aufnimmt, wirft dann den Fallschirm ab und fällt auf das Ziel.
Bei Flächen/Korridorunterdrückung können mehrere Raketen in ein Zielgebiet abgeschossen werden, wobei die Elektronik der Raketen ein mehrfaches Attackieren ein und des selben Zieles durch mehrere Raketen unterbindet.
Im Universalmodus kann die Rakete in mittleren und großen Flughöhen zur Maximierung der Einsatzschussweite abgefeuert werden.

Daten

Länge: 4,30m
Durchmesser: 22,4cm
Flügelspannweite: 72cm
Gewicht: 265kg
Geschwindigkeit: über Mach 2
Antrieb: zweistufiger Feststoffmotor
max. Einsatzschussweite:: ~ 45km
Lenkung: frei programmierbarer passiver Breitband-Radarsucher
Gefechtskopf: hochexplosive Druck/Splitterladung
Zündung: Laser-Annäherungszünder
