Tritonal

Tritonal ist eine Mischung aus 60 bis 80% TNT und 20 bis 40% Aluminiumpulver.
Das Aluminiumpulver erhöht die Brisanz des TNT und verstärkt die Brandwirkung.

Trinitrotoluol (TNT)

Trinitrotoluol ist eine kristaline gelbliche Masse, nahezu unempfindlich gegen Schlag und Stoss, schmilzt bei 81°C und lässt sich hervorragend giessen, pressen und mechanisch bearbeiten. Möglich ist das durch die große Temperaturdifferenz zwischen Schmelzpunkt (81°C) und Verpuffungstemperatur (300°C). Zur Zündung ist eine brisante Übertragungsladung erforderlich.
Detonationsgeschwindigkeit: 6.900 m/s
Explosionswärme: 5.066 kJ/kg
Explosionstemperatur: 2.800°C

Mk80-Serie Bomben

Die Mk80-Serie entstand, als sich durch das Aufkommen immer schnellerer Jet's und das Verschwinden der propellergetriebenen Maschinen die Notwendigkeit von Bomben mit geringem Luftwiderstand ergab, um sie extern an schnellen Luftfahrzeugen mitführen zu können. Die Auslegung aller Mk80-Serie Bomben ist ident, sie weisen einen zylindrischen Körper mit Leitflächen am hinteren Ende und Zündern an beiden Enden auf. Optional können die Bomben auch mit einer Fallverzögerungsvorrichtung ausgestattet werden, um sie gefahrlos im Tiefflug abwerfen zu können.

Bei der Zündung - üblicherweise durch Aufschlag - werden über eine Primärladung der Sprengstoff Tritonal gezündet. Die chemische Reaktion bläst den Bombenkörper etwa auf doppelte Größe auf, bevor dieser in tausende glühend heiße Stahlfragmente zerplatzt. Diese Schrapnells bewegen sich mit über 1.800 Meter/Sekunde und können bis zu 1.200m weit fliegen. Größere Bestandteile - z.B. der Nasenkonus - können bis zu 2.500m weit fliegen. Der entstehende Feuerball erreicht Temperaturen im Bereich von 4.700°C.

Ein Mk84 Gefechtskopf reißt einen etwa 6m tiefer Krater in die Erdoberfläche und wirft rund 4.500kg Steine und Erde mit Überschallgeschwindigkeit aus.

Die Mk80-Serie Gefechtsköpfe bilden die Basis für einige Varianten der GPS/INS-gesteuerten Bomben der JDAM-Serie und der Laser-gesteuerten Bomben der Paveway-Serie.

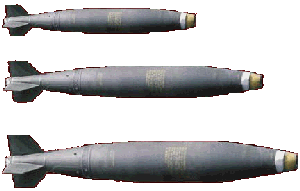

V.o.n.u.: Mk-82, Mk-83, Mk-84

Varianten

Mk-82
Gewichtsklasse: 500lb / 241kg
Länge: 2,21m
Durchmesser: 27,3cm
Ladung: 89kg Tritonal

Mk-83
Gewichtsklasse: 1.000lb / 447kg
Länge: 3m
Durchmesser: 35,7cm
Ladung: 202kg Tritonal

Mk-84
Gewichtsklasse: 2.000lb / 909kg
Länge: 3,27m
Durchmesser: 45,7cm
Ladung: 430kg Tritonal
